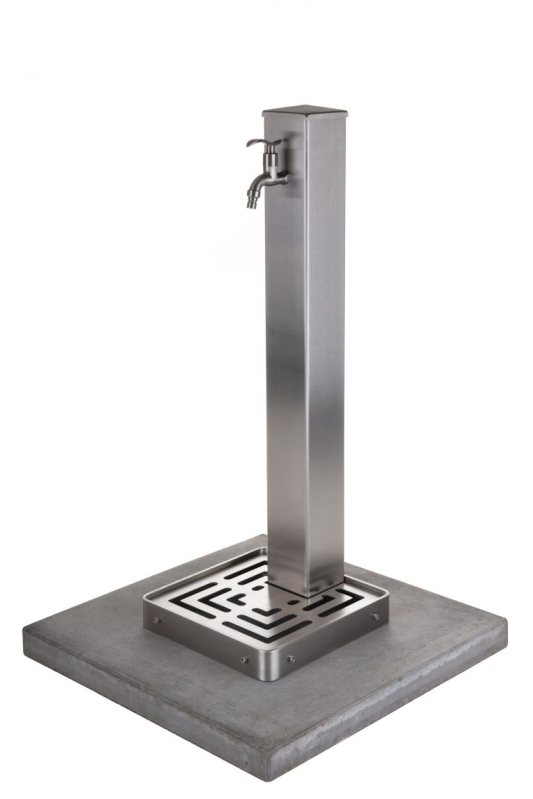

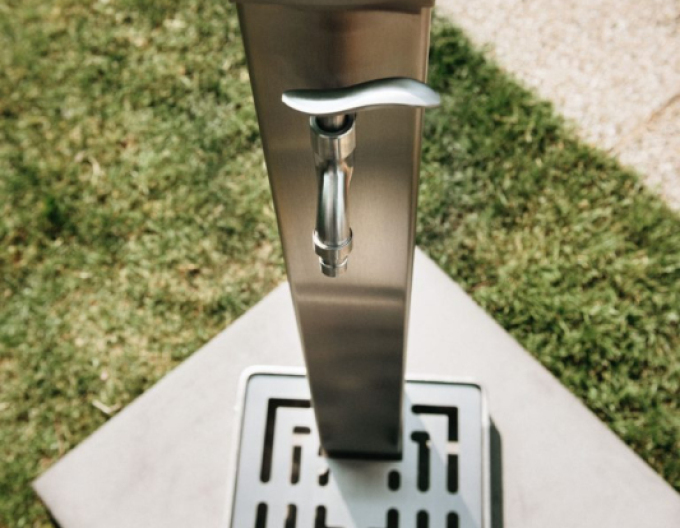

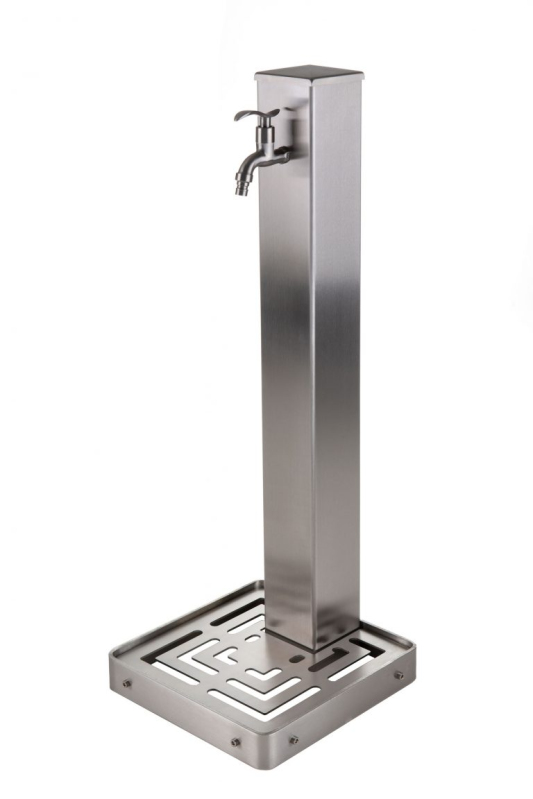

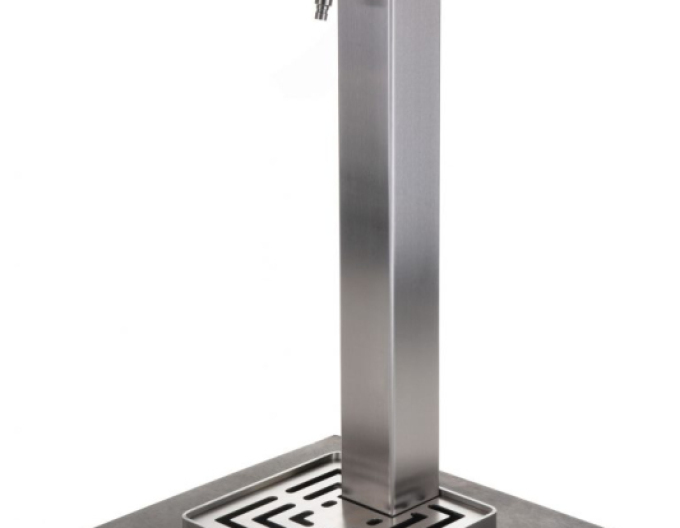

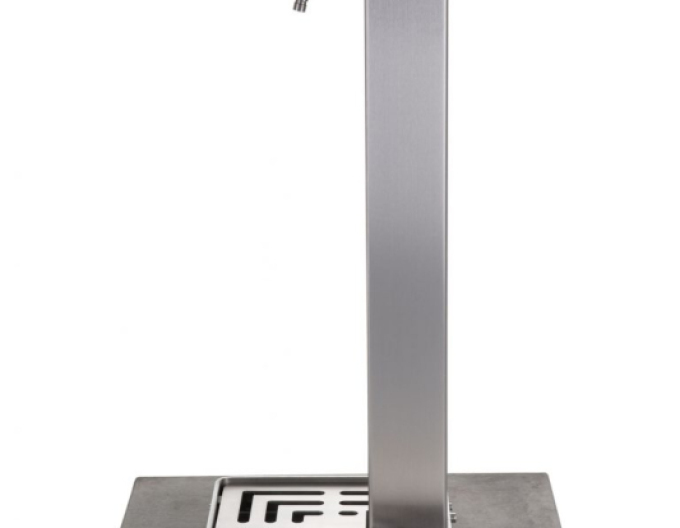

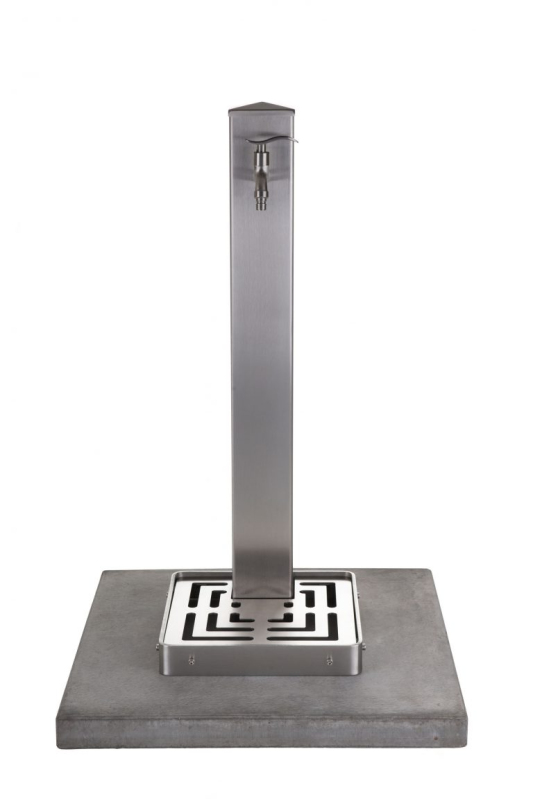

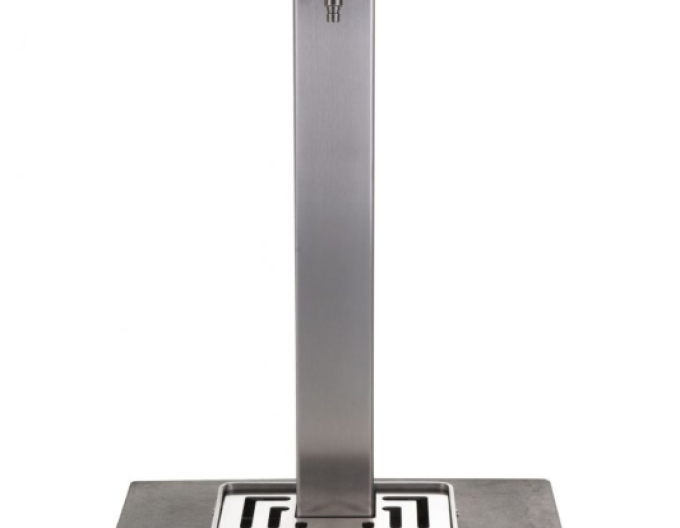

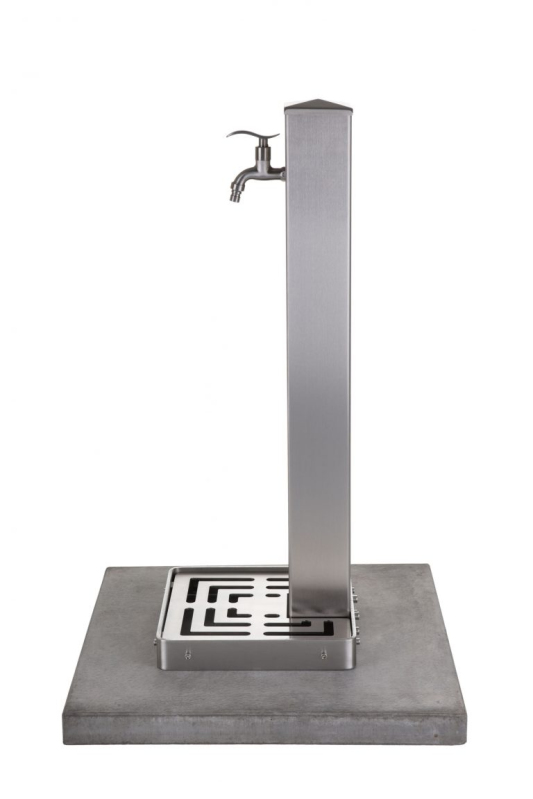

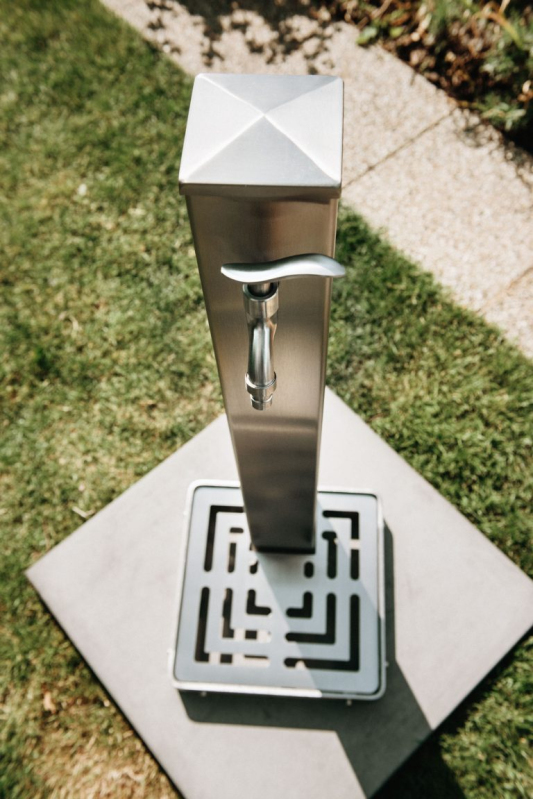

Nejdokonalejší vodovodní kohoutek v naší nabídce se stane ozdobou každé zahrady. Stejně jako ostatní nerezové patníky v naší nabídce je i tento kompletně vyroben z nerezové oceli AISI 304. Výrobek zasíláme kompletně smontovaný, aby jeho montáž byla co nejjednodušší.
Sloup je vyroben z nerezové oceli standardu AISI 304, která je zdravotně nezávadná a vhodná pro přímý styk s vodou. Viditelné části jsou broušené. Všechny díly, včetně prefabrikovaných spojů a šroubů, jsou z nerezové oceli. Baterie je rovněž z nerezové oceli, je vybavena keramickým ventilem a závity na vstupní i výstupní straně mají velikost 1/2″.
Vnitřní stranou sloupku je vedena flexibilní hadice z nerezové oceli pro přívod vody.
- V případě verze se spodním připojením je vedena spodní stranou sloupku a je zakončena vnitřním závitem 1/2″ s pryžovým těsněním. Lze jej ze sloupku podle potřeby vytáhnout, případně jej lze zasunout hlouběji. Tím je zajištěno bezproblémové připojení jak k PE trubkám, tak k ocelovým přívodním trubkám.
- V provedení se zadním připojením je hadice připojena k mosazné vsuvce s vnějším závitem 3/4″ umístěné v zadní části sloupku.

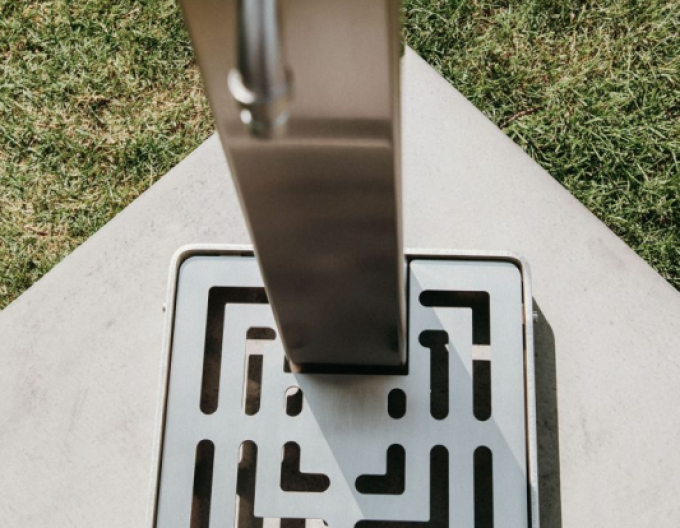

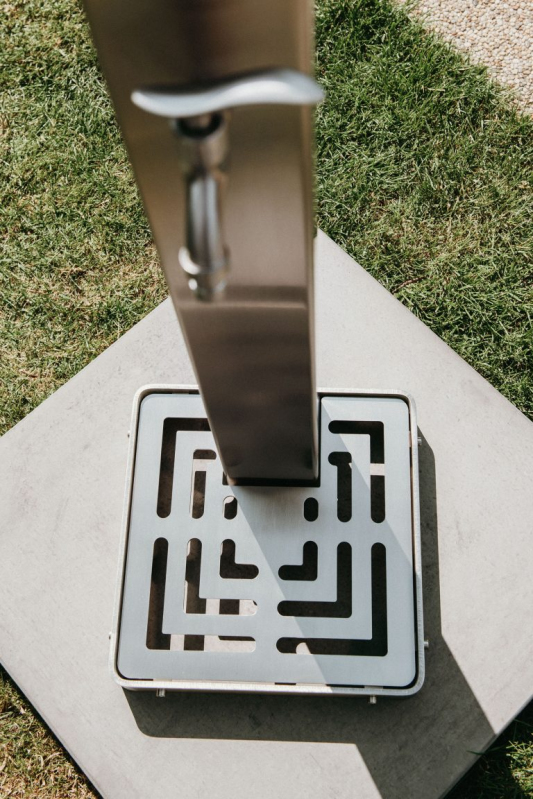

Hadice je na sloupku naražena dolů a v případě potřeby ji lze vyjmout, např. za účelem výměny vodovodního kohoutku. K upevnění k podstavci slouží čtyři otvory o průměru 8,5 mm, které jsou umístěny pod odnímatelnou mřížkou.
Vlastnosti:
- Rozměr sloupku: 10 × 10 cm (tloušťka stěny: 3 mm) .
- Celková výška: 86 cm
- Rozměr mřížky: 31×31 cm
- Design: broušená nerezová ocel
- Úhelník: 1/2″ - nerezová ocel
Balení obsahuje také vyměnitelnou rychlospojku na hadici a sadu kotevního materiálu do betonu.
